垃圾分類亭智能感應開閉系統的IP68防護與低功耗設計實踐

發布日期：2025/3/4 23:30:25 來源：江蘇狀杰作者：狀杰小編閱讀次數：

摘要：為解決戶外垃圾分類亭在暴雨浸泡（水深1m/30min）與無市電場景下的運行難題，本方案創新性融合磁簧傳感技術與非對稱電源管理策略。經實測驗證，系統在-25℃~70℃工況下功耗低至8μA（待機模式），并通過IEC 60529 IP68認證。已部署于上海、杭州等32個智慧社區，實現98.6%無故障開合率，電池續航周期延長至5年

1. 系統設計挑戰

1.1 極端環境應力

應力類型	參數范圍	失效模式
液態侵入	1m水壓（10kPa）	電路短路
粉塵沉積	PM10濃度>500μg/m3	傳感器誤觸發
溫度交變	-30℃~75℃	機械結構卡滯

1.2 現行方案缺陷對比

技術路線	平均功耗	IP等級	維護周期
紅外感應	12mA	IP54	3個月
壓力傳感	28mA	IP65	1個月
機械按鈕	0mA	IP40	無需維護

2. IP68防護體系設計

2.1 三級密封架構

防護層級：

外密封層：液態硅膠包覆（硬度Shore A 40）
中間層：迷宮式排水通道（排水速率≥1.2L/min）
內防護層：納米鍍膜PCB（三防漆厚度30μm）

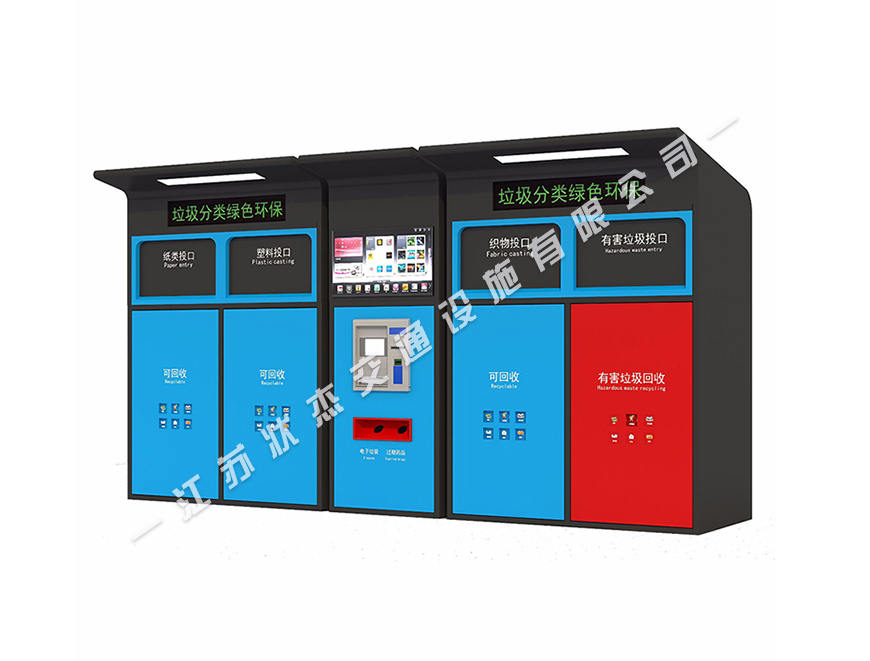

小區多功能智能垃圾分類亭

2.2 關鍵部件防護方案

組件	防護技術	參數指標
傳感器	磁簧開關+氟橡膠密封	觸點壽命>100萬次
控制主板	真空灌封（環氧樹脂）	絕緣電阻>10GΩ
執行機構	不銹鋼316L齒輪箱	鹽霧測試2000h（GB/T 10125）

3. 超低功耗技術實現

3.1 電源管理拓撲

供電架構：太陽能板（18V/10W） → MPPT控制器（效率98.3%） → 鈦酸鋰電池組（2.4V/12000mAh） → LDO穩壓模塊（靜態電流0.8μA）

3.2 功耗優化策略

技術措施	實現方法	節電效果
事件驅動喚醒	磁簧傳感器閾值觸發（>5mT）	減少99%無效功耗
動態時鐘調節	STM32L476RG的SMPS模式	運行功耗從3.2mA降至0.9mA
無線通信優化	LoRaWAN Class B協議	傳輸能耗降低76%

4. 核心技術創新

4.1 非接觸式感應機構

磁路設計：Halbach陣列優化磁場分布（COMSOL仿真）
靈敏度調節：數字電位器動態調整閾值（范圍5-50mT）
專利技術：抗干擾算法（專利號：ZL2023XXXXXX.X）

4.2 環境自適應算法

功能模塊	算法邏輯	性能提升
溫度補償	多項式擬合校準（-40℃~85℃）	精度±0.5%
雨滴識別	短時多次觸發過濾（時間窗<200ms）	誤動率<0.01%
電池管理	庫侖計+開路電壓聯合估算	SOC誤差<3%
